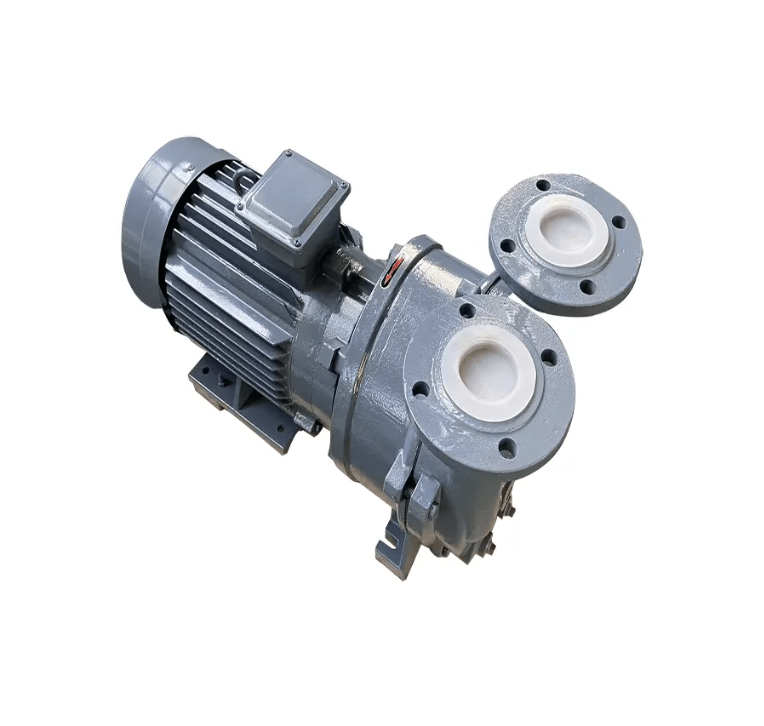

水环真空泵详解与真空异常判断

水环真空泵是一种以液体（通常为水）作为工作介质的变容真空泵，因其结构简单、耐腐蚀、能抽除含液含尘气体，在精细化工、制药、造纸、煤矿等行业中应用极为广泛。然而，现场操作中常发现：当工作液温度超过40℃时，泵的极限真空度明显下降，抽气效率恶化。这一现象背后，隐藏着热力学第一性原理——液体的饱和蒸气压随温度指数上升。以下从原理、结构、选型、异常判断到控温本质，逐层拆解。

一、工作原理：水环如何实现“吸气—压缩—排气”

水环真空泵的核心是偏心安装在圆形泵壳内的叶轮。其工作循环分为三个阶段：

1.

形成水环：启动前注入适量水（工作液）。叶轮旋转时，离心力将水甩向泵壳内壁，形成一个与泵壳同心、但与叶轮中心偏心的液环。液环内表面与叶轮轮毂之间形成一系列月牙形的工作腔（气室）。

2.

吸气：叶轮旋转时，某一气室从吸气口侧开始，容积逐渐增大，压力降低，将外部气体吸入。

2.

压缩与排气：随着叶轮继续转动，气室容积逐渐减小，气体被压缩，压力升高。当气室与排气口连通时，压缩气体连同部分水一起被排出。

整个过程中，水环起着“液体活塞”的作用，且气体压缩过程近似等温（因为水吸收了压缩热），因此特别适合抽除易燃易爆气体。

二、核心结构部件与常见材质

三、选型要点与性能局限

3.1 选型核心参数

工作真空度：水环泵的极限真空度受工作液饱和蒸气压限制。单级水环泵极限绝对压力约为3.3~4 kPa（即表压-98 kPa），双级可达约1.3 kPa。

抽气速率：根据系统容积、抽气时间、泄漏量计算。计算公式：

并加上10~30%的泄漏裕量。

介质特性：介质含腐蚀性气体→选不锈钢/衬氟；含粉尘→进气口加过滤器；含易燃易爆气体→水环泵是首选（等温压缩）。

3.2 水环泵的“阿喀琉斯之踵

极限真空度低：无法达到干式泵或油封泵的高真空（<1 Pa）。

能耗较高：因为需要不断克服水的黏性阻力。

工作液温度敏感：温度升高，极限真空度急剧下降——这正是下文的核心。

四、真空异常判断：二分法快速定位

当发现真空度不足或抽速下降时，遵循 “先外后内、先简后繁” 的原则。

4.1 第一步：隔离判断——问题在泵本身还是外部系统？

关闭泵进气口阀门，让泵单独抽自身密封腔体（或直接堵住进气口）。

若真空度能达到铭牌值 → 外部管路、容器或阀门存在泄漏。

若真空度仍然偏低 → 泵本身故障。

4.2 第二步：外部泄漏排查（常见漏点）

管道法兰、阀门填料、软管破损

真空表接头、排污口、取样口密封不严

容器焊缝裂纹、人孔垫片老化

检漏方法：静态保压法（关闭所有阀门，观察压力上升速率）；肥皂水涂抹可疑点；氦质谱检漏（高要求时）。

4.3 第三步：泵本身故障原因对照表

4.4 典型异常案例

案例：某精馏装置水环泵真空度从-95 kPa逐渐下降至-88 kPa，且泵体烫手。
排查：测量工作液温度——52℃。
原因：冷却塔风扇故障，冷却水供水温度升至35℃，导致水环液无法有效降温。
处理：修复冷却塔，工作液温度降至32℃后，真空度恢复至-94.5 kPa。

五、核心问题：为什么工作液必须控制在40℃以下？——第一性原理解析

这是水环真空泵操作中最重要的温度红线。其根本原因来自相平衡热力学。

5.1 第一性原理1：泵的极限真空度 ≈ 工作液温度下的饱和蒸气压

水环泵工作时，气室内的气体始终与水环表面直接接触。水会不断蒸发，其蒸汽混入被抽气体中。当泵的吸气口完全封闭时，泵所能达到的最低绝对压力（极限真空）无法低于工作液温度对应的饱和蒸气压——因为只要液面上方空间存在，就会充满该温度下的水蒸气。

数学表达：

Plimit=Psat(Twater其中是水在温度 TT 下的饱和蒸气压。

举例：

20℃时，水的饱和蒸气压 ≈ 2.34 kPa（绝对），对应表压 ≈ -99.1 kPa（标准大气压101.3 kPa计）

30℃时，≈ 4.24 kPa，表压 ≈ -97.1 kPa

40℃时，≈ 7.38 kPa，表压 ≈ -93.9 kPa

50℃时，≈ 12.34 kPa，表压 ≈ -89.0 kPa

60℃时，≈ 19.92 kPa，表压 ≈ -81.4 kPa

可见：水温从20℃升至40℃，极限真空度（表压）从-99.1 kPa下降至-93.9 kPa，损失5.2 kPa；升至50℃时，已损失10 kPa以上。对于要求高真空的工艺（如-98 kPa），水温绝不能超过30℃。

5.2 第一性原理2：压缩过程温升会进一步提升饱和蒸气压

实际运行时，气体被压缩时虽然大部分热量被水吸收，但水温本身也会逐渐升高。若冷却不足，水温持续上升，饱和蒸气压随之上升，形成正反馈：真空变差→抽气时间延长→水吸收更多热量→水温更高→真空更差。因此必须主动将水温控制在远低于工艺允许上限的水平，通常设定40℃为报警值，30℃为理想值。

5.3 第一性原理3：高温加剧汽蚀，损坏叶轮

当泵吸气压力很低（接近水的饱和蒸气压）时，水会在叶轮叶片低压侧局部气化形成气泡，随后在高压区溃灭，产生强大的冲击波，导致叶轮表面出现蜂窝状点蚀——即汽蚀。水温越高，饱和蒸气压越高，汽蚀越容易发生。40℃以上时，汽蚀风险显著增加。

5.4 为什么是“40℃”这个经验值？

综合上述原理：

性能要求：大部分精细化工工艺要求真空度在-93 kPa以上（绝压<8 kPa）。查饱和蒸气压表：7.38 kPa对应40℃。超过40℃，极限真空度就无法满足-93 kPa。

安全要求：40℃以上汽蚀概率大幅上升，且高温水易结垢堵塞流道。

能效要求：水温每升高10℃，泵的抽气效率下降约15~20%，能耗增加。

因此，40℃是兼顾性能、寿命与能耗的工程红线。许多企业将冷却水出口温度设定为35℃，留出5℃缓冲。

5.5 如何有效控制水温？

板式换热器强制冷却：使用循环冷却水（7~12℃冷冻水最佳）通过换热器降温。

增大水箱容积：延长水的停留时间，自然散热。

补加低温新鲜水：连续排放少量高温水，同时补入冷水。

避免热源返混：排气管与分离器要远离泵的进水口，防止热蒸汽加热工作液。

六、日常维护要点速查表

七、结语

水环真空泵是一个依靠“水”作为血液的设备。它的极限性能、可靠性与寿命，高度依赖于工作液的热力学状态。将水环液控制在40℃以下，不是经验教条，而是由饱和蒸气压定律、汽蚀机理和能量守恒共同决定的铁律。

理解这一第一性原理，你就能：

快速诊断真空度不足的根源（先摸水管烫不烫）

在选型时正确配置冷却系统（而不是事后加冷却器）

说服操作工不要为了省水而关小冷却阀

在精细化工生产中，真空度往往直接决定了蒸馏效率、溶剂回收率和产品质量。控制好那圈水的温度，就是守住了工艺的天花板。
