塑料板材挤出需要稳定的真空条件，以帮助材料成型并保持产品尺寸一致。在生产过程中，真空定型箱通过排除空气，帮助高温塑料板材贴合所需的形状。如果真空系统无法提供足够的气流或维持稳定的压力，生产线可能出现尺寸变化、表面缺陷或产品质量不一致等问题。在设计塑料板材挤出真空系统时，2BV5111 液环真空泵是可以评估的选项之一。关键在于使真空泵与定型箱、管路布局、气水分离器以及实际生产需求相匹配。

了解塑料板材挤出的真空需求

在塑料板材挤出生产线上，真空定型箱与成型设备配合工作，以控制高温塑料材料的形状和尺寸。真空泵排出定型箱及其连接管路中的空气，从而形成定型所需的负压。
然而，生产过程中的真空需求可能发生变化。不同的板材厚度、生产速度、定型箱配置和密封条件都可能影响进入系统的空气量。在选择真空泵之前，工程人员应评估所需的工作真空度、预期气体流量以及连接到系统的真空点数量。

为什么定型箱密封和管路设计很重要

密封不良的真空定型箱可能导致外部空气持续进入。这种泄漏会增加气体负荷，并使真空泵更难维持所需的真空度。因此，在系统设计过程中，应检查密封条、检修盖、阀门和管道连接处。
管路阻力是另一个重要因素。较长的管道、较小的管径以及过多的弯头都可能增加定型箱与真空泵之间的压力损失。如果管路尺寸选择不合理，真空泵入口处测得的真空度可能与真空定型箱内部的实际真空度不同。合理的管路布局应尽可能简洁，并减少不必要的阻力。

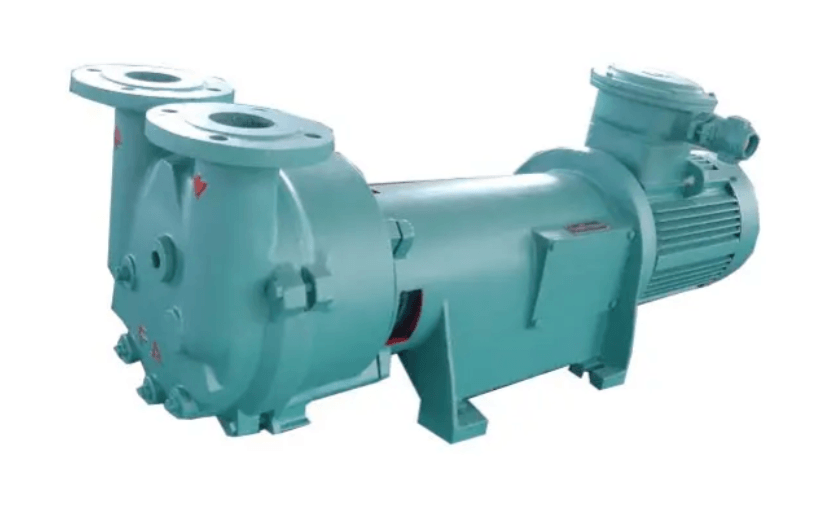

2BV5111 真空泵技术参数

根据提供的技术参数表，2BV5111 的最大抽气量为 3.83 m³/min，电机功率为 5.5 kW，泵转速为 1,450 rpm，工作液流量为 8.3 L/min，噪声为 68 dB(A)，重量为 117 kg。表中标注的极限真空数值为 5，但未明确说明其单位，也无法确定该数值表示绝对压力还是真空压力值。在将该数据用于工程计算之前，应向制造商确认。
这些参数为评估该真空泵提供了起点。不能将最大抽气量视为所有工作真空度下都能达到的实际气流量。抽气性能会随吸入压力和运行条件变化，因此应将性能曲线与所需工作点进行对照。

根据生产速度匹配抽气能力

当挤出生产线提高运行速度时，由于工艺变化、泄漏或运行中的真空点数量发生变化，真空系统可能需要处理不同的气体负荷。因此，所需抽气能力应根据实际运行条件计算，而不能仅通过比较真空泵的最大抽气量与定型箱容积来选择。
对于 2BV5111，标注的最大抽气量 3.83 m³/min 可以作为初步参考。随后，工程人员应确认该泵在目标真空度下的实际抽气能力，并判断其能否在正常生产、启动以及生产线速度变化期间维持稳定的运行条件。
如果多个定型箱或真空点同时运行，则必须考虑它们的总气体负荷。根据工艺要求，单台真空泵可能已经足够，也可能需要配置多台真空泵或独立的真空回路。最终决定应基于所需气流量、压力稳定性、运行计划和生产连续性。

将真空泵与气水分离器集成

气水分离器有助于从气流中分离液滴，并对液环真空系统中的工作液进行管理。其配置应与真空泵、循环液布置以及预期运行条件相匹配。
在塑料挤出过程中，连接设备中的水分或夹带液体可能进入真空管路。合理设计分离装置可以减少进入下游设备的液体量，并有助于保持系统稳定运行。工程人员还应考虑分离器的处理能力、排液方式、液位控制和维护空间。
工作液供给也是需要检查的环节。技术参数表中列出的 2BV5111 工作液流量为 8.3 L/min。实际供液和循环方式应遵循制造商的建议，并符合所选系统的设计要求。

2BV5111 是否适合您的挤出生产线？

2BV5111 的标注最大抽气量为 3.83 m³/min，电机功率为 5.5 kW。它是否适用，取决于定型箱所需的真空度、总气体负荷、管路阻力、密封性能以及连接的真空点数量。
只有少量真空点的紧凑型生产线，与具有多个定型工位的高速生产线相比，可能存在不同的真空需求。在最终选型之前，工程人员应将系统所需的气体流量与真空泵在预定吸入压力下的性能曲线进行比较。
同时，还应确认电机防护要求、安装条件、噪声限制以及可用维护空间。规划设备基础、吊装安排和维护通道时，应考虑该泵标注的 117 kg 重量。

订购前的实际检查事项

订购 2BV5111 液环真空泵之前，应确认真空定型箱内部所需的工作真空度、预期气体流量、生产线速度以及允许的泄漏量。检查管道直径、管道长度、弯头数量、定型箱密封情况、分离器处理能力和工作液配置。
请要求制造商确认完整的性能曲线，并明确提供的参数表中极限真空数值的具体含义。这一点非常重要，因为单一的最大抽气量数据无法确定真空泵在实际工作点的性能。
设计合理的塑料挤出真空系统，依赖于整套设备的配置，而不仅仅是真空泵本身。通过使 2BV5111 与定型箱、管路、分离器和生产需求相匹配，制造商可以做出更合理的设备选型，并支持塑料板材的稳定成型。
